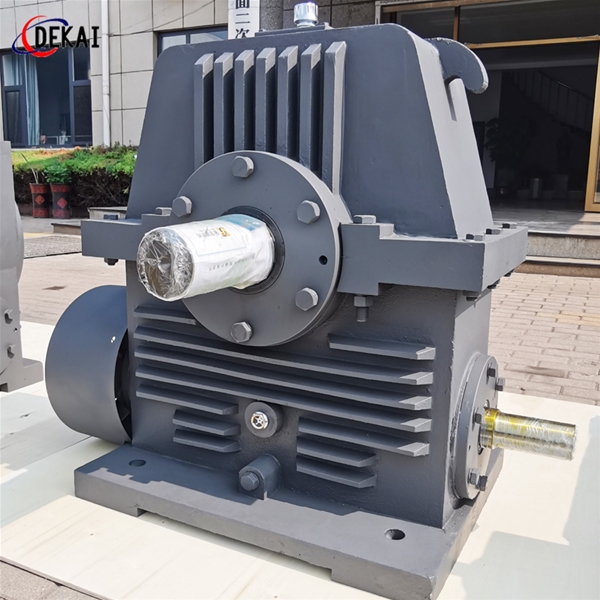

平面二次包絡環面蝸桿傳動是一種新型蝸桿傳動裝置，平面二次包絡蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的。這種方法加工出的平面二次包絡蝸桿副，具有以下特征：蝸桿采用合金鋼40Cr、42CrMo、38CrMoAI 調質及離子氨化處理，齒面經硬化處理后，精確磨制而成，齒面硬度高(HRC≥58)粗糙度低(Ra≥0.8) 齒形精度高，表面光滑。蝸桿與蝸輪的嚙合為多齒接觸，齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度長，齒面接觸區可達70%以上。因蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。加工過程與成形原理吻合度高，傳動精度高。嚙合面的綜合曲率半徑大。接觸線與相對速度方向夾角大，嚙合中容易形成動壓油膜及保持性好，減少齒面磨損。蝸輪采用錫 青銅ZCuSn10Pb1離心澆鑄，耐磨損。綜上，平面二次包絡環面蝸桿副和普通蝸桿副相比，承載能力大，傳動效率高，使用壽命長。
